一、電纜概念

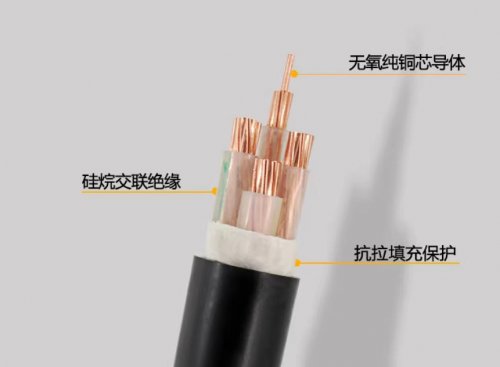

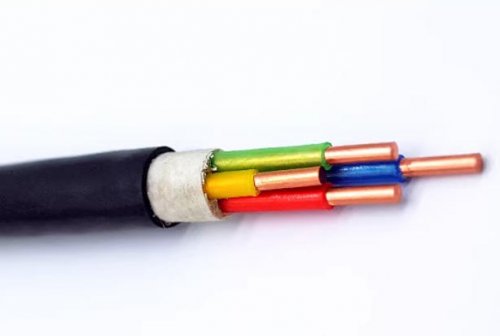

　　[electric cable;power cable]通常是由幾根或幾組導線[每組至少兩根]絞合而成的類似繩索的電纜,每組導線之間相互絕緣,并常圍繞著一根中心扭成,整個外面包有高度絕緣的覆蓋層

　　電線電纜是指用于電力、通信及相關傳輸用途的材料。“電線”和“電纜”并沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜;導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。

　　電線電纜主要包括裸線、電磁線及電機電器用絕緣電線、電力電纜、通信電纜與光纜。電纜有電力電纜、控制電纜、補償電纜、屏蔽電纜、高溫電纜、計算機電纜、信號電纜、同軸電纜、耐火電纜、船用電纜等等。它們都是由多股導線組成，用來連接電路、電器等。

　　二、電線電纜命名

　　電線電纜的完整命名通常較為復雜，所以人們有時用一個簡單的名稱(通常是一個類別的名稱)結合型號規格來代替完整的名稱，如“低壓電纜”代表0.6/1kV級的所有塑料絕緣類電力電纜。電線電纜的型譜較為完善，可以說，只要寫出電線電纜的標準型號規格，就能明確具體的產品，但它的完整命名是怎樣的呢

　　電線電纜產品的命名有以下原則：

　　1、產品名稱中包括的內容

　　(1)產品應用場合或大小類名稱

　　(2)產品結構材料或型式;

　　(3)產品的重要特征或附加特征

　　基本按上述順序命名，有時為了強調重要或附加特征，將特征寫到前面或相應的結構描述前。

　　2、結構描述的順序

　　產品結構描述按從內到外的原則：導體-->絕緣-->內護層-->外護層-->鎧裝型式。

　　3、簡化

　　在不會引起混淆的情況下，有些結構描述省寫或簡寫，如汽車線、軟線中不允許用鋁導體，故不描述導體材料。

　　案例：

　　額定電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜(太長了!)

　　“額定電壓8.7/15kV”——使用場合/電壓等級

　　“阻燃”——強調的特征

　　“銅芯”——導體材料

　　“交聯聚乙烯絕緣”——絕緣材料

　　“鋼帶鎧裝”——鎧裝層材料及型式(雙鋼帶間隙繞包)

　　“聚氯乙烯護套”——內外護套材料(內外護套材料均一樣，省寫內護套材料)

　　“電力電纜”——產品的大類名稱

　　與之對應的型號寫為ZR-YJV22-8.7/15，型號的寫法見下面的說明。

　　三、電線電纜型號

　　電線電纜的型號組成與順序如下：

　　[1:類別、用途][2:導體][3:絕緣][4:內護層][5:結構特征][6:外護層或派生]-[7:使用特征]1-5項和第7項用拼音字母表示，高分子材料用英文名的第位字母表示，每項可以是1-2個字母;第6項是1-3個數字。

　　型號中的省略原則：電線電纜產品中銅是主要使用的導體材料，故銅芯代號T省寫，但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不表明大類代號，電氣裝備用電線電纜類和通信電纜類也不列明，但列明小類或系列代號等。第7項是各種特殊使用場合或附加特殊使用要求的標記，在“-”后以拼音字母標記。有時為了突出該項，把此項寫到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業標準)、-TH(濕熱地區用)、FY-(防白蟻、企業標準)等。

　　數字標記鎧裝層外被層或外護套

　　0無---

　　1聯鎖鎧裝纖維外被

　　2雙層鋼帶聚氯乙烯外套

　　3細圓鋼絲聚乙烯外套

　　4粗圓鋼絲

　　5皺紋(軋紋)鋼帶

　　6雙鋁(或鋁合金)帶

　　8銅絲編織

　　9鋼絲編織

　　四、電線電纜應用

　　1、電力系統

　　電力系統采用的電線電纜產品主要有架空裸電線、匯流排(母線)、電力電纜(塑料線纜、油紙力纜(基本被塑料電力電纜代替)、橡套線纜、架空絕緣電纜)、分支電纜(取代部分母線)、電磁線以及電力設備用電氣裝備電線電纜等。

　　2、信息傳輸系統

　　用于信息傳輸系統的電線電纜主要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。

　　3、機械設備、儀器儀表系統

　　此部分除架空裸電線外幾乎其他所有產品均有應用，但主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。

　　五、電線電纜產品

　　1、裸電線及裸導體制品

　　本類產品的主要特征是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等;加工工藝主要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等;產品主要用在城郊、農村、用戶主線、開關柜等。

　　2、電力電纜

　　本類產品主要特征是：在導體外擠(繞)包絕緣層，如架空絕緣電纜，或幾芯絞合(對應電力系統的相線、零線和地線)，如二芯以上架空絕緣電纜，或再增加護套層，如塑料/橡套電線電纜。主要的工藝技術有拉制、絞合、絕緣擠出(繞包)、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有一定區別。產品主要用在發、配、輸、變、供電線路中的強電電能傳輸，通過的電流大(幾十安至幾千安)、電壓高(220V至500kV及以上)。

　　3、電氣裝備用電線電纜

　　該類產品主要特征是：品種規格繁多，應用范圍廣泛，使用電壓在1kV及以下較多，面對特殊場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。

　　4、通訊電纜及光纖(簡略介紹)

　　隨著近二十多年來，通訊行業的飛速發展，產品也有驚人的發展速度。從過去的簡單的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜，甚至組合通訊纜等。該類產品結構尺寸通常較小而均勻，制造精度要求高。

　　5、電磁線(繞組線)

　　主要用于各種電機、儀器儀表等。

　　電線電纜的衍生/新產品

　　電線電纜的衍生/新產品主要是因應用場合、應用要求不同及裝備的方便性和降低裝備成本等的要求，而采用新材料、特殊材料、或改變產品結構、或提高工藝要求、或將不同品種的產品進行組合而產生。

　　采用不同材料如：阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫線纜等;

　　改變產品結構如：耐火電纜等;

　　提高工藝要求如：醫用線纜等;

　　組合產品如：OPGW等;

　　方便安裝和降低裝備成本如：預制分支電纜等。

　　六、電纜電線問答

　　1、常用的電線、電纜按用途分有哪些種類答：按用途可分為裸導線、絕緣電線、耐熱電線、屏蔽電線、電力電纜、控制電纜、通信電纜、射頻電纜等。

　　2、絕緣電線有哪幾種答：常有的絕緣電線有以下幾種：聚氯乙烯絕緣電線、聚氯乙烯絕緣軟線、丁腈聚氯乙烯混合物絕緣軟線、橡皮絕緣電線、農用地下直埋鋁芯塑料絕緣電線、橡皮絕緣棉紗紡織軟線、聚氯乙烯絕緣尼龍護套電線、電力和照明用聚氯乙烯絕緣軟線等。

　　3、電纜橋架適合于何種場合答：電纜橋架適用于一般工礦企業室內外架空敷設電力電纜、控制電纜，亦可用于電信、廣播電視等部門在室內外架設。

　　4、電纜附件有哪些答：常用的電附件有電纜終端接線盒、電纜中間接線盒、連接管及接線端子、鋼板接線槽、電纜橋架等。

　　5、什么叫電纜中間接頭答：連接電纜與電纜的導體、絕緣屏蔽層和保護層，以使電纜線路連接的裝置，稱為電纜中間接頭。

　　七、電纜的型號由八部分組成

　　1、用途代碼-不標為電力電纜，K為控制纜，P為信號纜;

　　2、絕緣代碼-Z油浸紙，X橡膠，V聚氯乙烯，YJ交聯聚乙烯

　　3、導體材料代碼-不標為銅，L為鋁;

　　4、內護層代碼-Q鉛包，L鋁包，H橡套，V聚氯乙烯護套

　　5、派生代碼-D不滴流，P干絕緣;

　　6、外護層代碼

　　7、特殊產品代碼-TH濕熱帶，TA干熱帶;

　　8、額定電壓-單位KV

　　八、有關電纜型號的問題

　　1、SYV：實心聚乙烯絕緣射頻同軸電纜

　　2、SYWV(Y)：物理發泡聚乙絕緣有線電視系統電纜，視頻(射頻)同軸電纜(SYV、S YWV、SYFV)適用于閉路監控及有線電視工程

　　SYWV(Y)、SYKV有線電視、寬帶網專用電纜結構：(同軸電纜)單根無氧圓銅線+物理發泡聚乙烯(絕緣)+(錫絲+鋁)+聚氯乙烯(聚乙烯)

　　3、信號控制電纜(RVV護套線、RVVP屏蔽線)適用于樓宇對講、防盜報警、消防、自動抄表等工程

　　RVVP：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜電壓300V/300V 2-24芯用途：儀器、儀表、對講、監控、控制安裝

　　4、RG：物理發泡聚乙烯絕緣接入網電纜用于同軸光纖混合網(HFC)中傳輸數據模擬信號

　　5、KVVP：聚氯乙烯護套編織屏蔽電纜用途：電器、儀表、配電裝置的信號傳輸、控制、測量

　　6、RVV(227IEC52/53)聚氯乙烯絕緣軟電纜用途：家用電器、小型電動工具、儀表及動力照明

　　7、AVVR聚氯乙烯護套安裝用軟電纜

　　8、SBVV HYA數據通信電纜(室內、外)用于電話通信及無線電設備的連接以及電話配線網的分線盒接線用

　　9、RV、RVP聚氯乙烯絕緣電纜

　　10、RVS、RVB適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜

　　11、BV、BVR聚氯乙烯絕緣電纜用途：適用于電器儀表設備及動力照明固定布線用

　　12、RIB音箱連接線(發燒線)

　　13、KVV聚氯乙烯絕緣控制電纜用途：電器、儀表、配電裝置信號傳輸、控制、測量

　　14、SFTP雙絞線傳輸電話、數據及信息網

　　15、UL2464電腦連接線

　　16、VGA顯示器線

　　17、SYV同軸電纜無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號(含綜合用同軸電纜)

　　18、SDFAVP、SDFAVVP、SYFPY同軸電纜，電梯專用

　　19、JVPV、JVPVP、JVVP銅芯聚氯乙烯絕緣及護套銅絲編織電子計算機控制電纜

　　九、電纜用金屬材料

　　1、銅

　　導電性僅次于銀，導熱性僅次于金、銀;抗腐蝕，無磁性，塑性好，易于焊接，用途廣泛。銅合金主要為提高銅的耐磨性，耐腐蝕性及機械物理性能。

　　2、銀

　　金屬導電性及導熱性最高，具有良好的耐腐蝕性及耐氧化性，易于焊接;主要用于鍍層和包復層;主要用做耐高溫線及(注：依照集膚效應原理)用做高頻通訊電纜導體。

　　3、鋁

　　導電性僅次于銀、銅、金;導熱性好，耐腐蝕性好，機械強度一般，塑性好，比重小。缺點是抗拉強度低，不易焊接。鋁合金主要為提高鋁的機械強度，耐熱性及可焊性。

　　4、金，鎳

　　用做耐高溫線。

　　5、鐵(鋼)

　　常作復合導體的加強材料，如鋼芯鋁較線，銅包鋼，鋁包鋼線等。

　　6、鋅

　　用做鋼絲/鋼帶/鐵導體的鍍層，用以防腐蝕。

　　7、錫

　　用做鋼絲/銅線的鍍層，用以防腐蝕，并有利于銅線的焊接。

　　十、電纜存放

　　電纜如果要長期存放，電纜是否放置于：

　　1.屋檐下。電纜只在不直接暴露在陽光照射或超高溫下,標準局域網電纜就可以應用,建議使用管道。

　　2.外墻上。避免陽光直接照射墻面及人為損壞。

　　3.管道里(塑料或金屬的)。如在管道里,注意塑料管道的損壞及金屬管道的導熱。

　　4.懸空應用/架空電纜?？紤]電纜的下垂和壓力。打算采用哪種捆綁方式電纜是否被陽光直接照射。

　　5.直接在地下電纜溝中鋪設,這種環境是控制范圍最小的。電纜溝的安裝要定期進行干燥或潮濕程度的檢查。

　　6.地下管道。為便于今后的升級,電纜更換以及與表面壓力和周圍環境隔離,輔設管道相隔離,輔設管道是一個較好的方法。但不要寄希望于管道會永遠保持干燥,這將影響對電纜種類的選擇。

　　十一、常見的電纜故障有哪些

　　電纜線路常見的故障有機械損傷、絕緣損傷、絕緣受潮、絕緣老化變質、過電壓、電纜過熱故障等。當線路發生上述故障時，應切斷故障電纜的電源，尋找故障點，對故障進行檢查及分析，然后進行修理和試驗，該割除的割除，待故障消除后，方可恢復供電。

　　十二、埋設電纜線路的安全有哪些要求

　　埋設電纜線路的安全要求有：

　　1、電纜線相互交叉時，高壓電纜應在低壓電纜下方。如果其中一條電纜在交叉點前后1m范圍內穿管保護或用隔板隔開時，最小允許距離為0.25m。

　　2、電纜與熱力管道接近或交叉時，如有隔熱措施，平行和交叉的最小距離分別為0.5m和0.25m。

　　3、電纜與鐵路或道路交叉時應穿管保護，保護管應伸出軌道或路面2m以外。

　　4、電纜與建筑物基礎的距離，應能保證電纜埋設在建筑物散水以外;電纜引入建筑物時應穿管保護，保護管亦應超出建筑物散水以外。

　　5、直接埋在地下的電纜與一般接地裝置的接地之間應相距0.25~0.5m;直接埋在地下的電纜埋設深度，一般不應小于0.7m，并應埋在凍土層下。

　　十三、電線電纜行業發展概況

　　電線電纜行業是中國僅次于汽車行業的第二大行業，產品品種滿足率和國內市場占有率均超過90%。在世界范圍內，中國電線電纜總產值已超過美國，成為世界上第一大電線電纜生產國。伴隨著中國電線電纜行業高速發展，新增企業數量不斷上升，行業整體技術水平得到大幅提高。

　　中國經濟持續快速的增長，為線纜產品提供了巨大的市場空間，中國市場強烈的誘惑力，使得世界都把目光聚焦于中國市場，在改革開放短短的幾十年，中國線纜制造業所形成的龐大生產能力讓世界刮目相看。隨著中國電力工業、數據通信業、城市軌道交通業、汽車業以及造船等行業規模的不斷擴大，對電線電纜的需求也將迅速增長，未來電線電纜業還有巨大的發展潛力。
